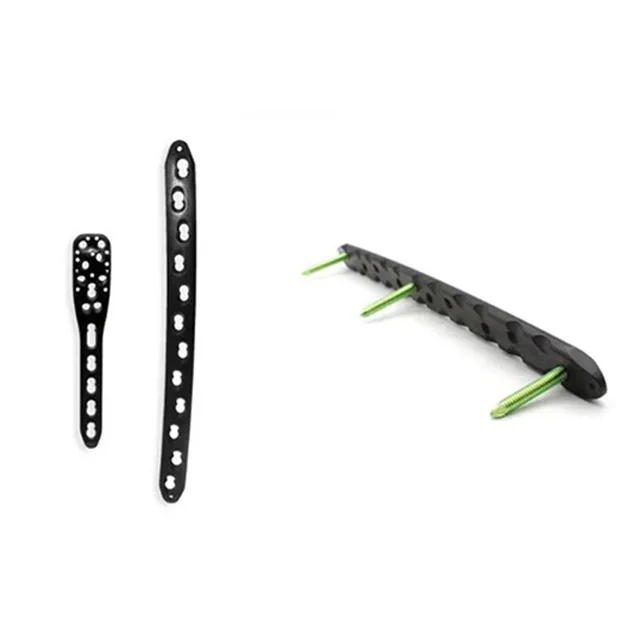

Костная пластина из композита PEEK

Полимер PEEK | Медицинский класс

Почему полимер PEEK является идеальным материалом для медицинских устройств?

PEEK (полиэфирэфиркетон) является подтвержденным материалом биосовместимости три десятилетия назад. К концу 1990-х годов полимер PEEK медицинского назначения стал ведущим высокоэффективным термопластичным кандидатом для замены металлических компонентов имплантатов, особенно в ортопедических и травматологических устройствах. Ненаполненные биоматериалы PEEK может иметь модуль упругости в диапазоне от 3 до 4 ГПа, модуль можно адаптировать для точного соответствия кортикальной кости (18 ГПа) или титановому сплаву (110 ГПа) путем приготовления композитов, армированных углеродным волокном (CFR), с различной длиной и ориентацией волокон. Медицинский PEEK все чаще используется в качестве биоматериала для медицинских изделий.

Кроме того, для деталей медицинского оборудования PEEK дает большое преимущество: он снижает вес, обеспечивает большую свободу проектирования и большую функциональную интеграцию, а также обеспечивает рентгеновскую прозрачность и эластичность, которые примерно соответствуют кости.

Что такое ПЭК?

PEEK (полиарилэфиркетон) является наиболее известным и важным членом группы PAEK (полиарилэфиркетон). Этот высокоэффективный полимерный материал сочетает в себе устойчивость к высоким температурам, хорошую износостойкость и отличные механические свойства. Например, температура стеклования PEEK составляет около 143 ℃ (289 ℉), а температура плавления — около 343 ℃ (662 ℉). Материал PEEK, наполненный углеродным волокном, или PEEK из стекловолокна имеют полезную рабочую температуру до 250 ℃ (482 ℉).

отличные общие характеристики благодаря большому количеству бензольной кольцевой структуры в молекуле. В настоящее время материал медицинского назначения PEEK производства Junhua PEEK широко используется в высококачественных медицинских устройствах.

Преимущества пластика PEEK

● Высокая химическая стойкость

● Биосовместимость гарантирует, что человеческое тело примет деталь и она не выйдет из строя с течением времени.

● Прочность и жесткость аналогичны гибкости кости, гораздо выше, чем у стали или титана.

● Удивительно инертен, не реагирует на большинство растворителей, липидов, крови и ферментов в организме.

● Стабилен при высоких температурах.

● Может заменить такие металлы, как нержавеющая сталь или титан.

● Возможна стерилизация электронным лучом, паром, гамма-излучением и т. д.

● Хорошая стойкость к износу и истиранию.

● Естественная прозрачность при просмотре с помощью рентгена, КТ или МРТ.

Какие виды медицинского материала PEEK у вас есть?

I.Ненаполненный ПЭЭК

PEEK5600G представляет собой ненаполненный или натуральный PEEK. Это высокоэффективный, высокотемпературный полукристаллический термопластичный материал, производимый JUNHUA PEEK. Выдающаяся химическая стойкость и высокая рабочая температура (до 250℃/480F) дополняют профиль PEEK. Пластик PEEK обладает превосходной стабильностью размеров в сочетании с высокой устойчивостью к ползучести, что обеспечивает пригодность PEEK для самых сложных механически обработанных деталей.

Кроме того, также доступен ненаполненный черный PEEK или черный PEEK.

II.30% ПЭЭК, наполненный углеродным волокном

PEEK5600CF30 — это материал PEEK с 30% содержанием углерода, производимый компанией JUNHUA PEEK. Армирование углеродным волокном обеспечивает материалу высокий уровень жесткости. PEEK, армированный углеродным волокном, демонстрирует очень высокие показатели механической прочности. Однако 30% PEEK, армированный углеродным волокном (PEEK5600CF30, 1,4±0,02 г/см3), имеет меньшую плотность, чем 30% PEEK, наполненный стекловолокном (PEEK5600GF30, 1,5±0,02 г/см3). Кроме того, композиты из углеродного волокна имеют тенденцию быть менее абразивными, чем стекловолокна, и одновременно улучшают износостойкость и фрикционные свойства. Добавление углеродных волокон также обеспечивает значительно более высокий уровень теплопроводности, что также полезно для увеличения срока службы деталей в скользящих устройствах. PEEK, наполненный углеродом, также обладает превосходной устойчивостью к гидролизу в кипящей воде и перегретом паре.

III.CF/PEEK

CF/PEEK получают путем термоформования толстых слоев предварительно пропитанных волокон с образованием полностью консолидированных листов, основное отличие которых от композитных пластин, изготовленных на заказ, заключается в стандартизированной ориентации армирующих волокон, стандартизированном весовом содержании полимера и стандартизированном листе. толщины, что позволяет упростить проектирование и последующую обработку с использованием идентичных или аналогичных инструментов, которые обычно используются при работе с металлическими легкими материалами, такими как алюминий, титан и сталь.

IV.Индивидуальный PEEK

Индивидуальный размер, форма или цвет продукции PEEK изготавливается компанией Junhua PEEK в соответствии с вашими требованиями к проектированию продукции.

Сертификат и соответствие

Номинальный продукт JUNHUA PEEK

PEEK и PPSU используются во многих различных областях медицинской промышленности: от имплантируемых устройств, которые должны быть одновременно прочными и биосовместимыми, до медицинских инструментов многоразового использования, которые необходимо многократно стерилизовать с использованием жестких процессов, таких как автоклавирование. PEEK и PPSU являются хорошим выбором для медицинского применения по многим причинам, включая отличные характеристики усталости/износа, высокое соотношение прочности к весу и биосовместимость.

Медицинские трубки PEEK

Полиэфир-эфир-кетон (PEEK) представляет собой термопластичный полимер технического класса с характеристиками, которые уникально подходят для многих применений в медицинских трубках. PEEK — это полукристаллический органический полимер высокой чистоты с превосходной устойчивостью к термическому разложению при высоких температурах. Трубки из ПЭЭК обладают высокой прочностью колонны, а также высокой прочностью на разрыв и высоким модулем упругости при изгибе, что делает их идеальными для катетеров и других трубок, требующих хорошей реакции на крутящий момент и способности к проталкиванию.

Экструдированные трубки из PEEK используются в медицинских целях, где необходима исключительно высокая жесткость. Благодаря превосходной биосовместимости PEEK он является подходящим выбором для долгосрочных имплантатов. Имея модуль упругости, аналогичный костному, PEEK обычно используется в ортопедических имплантатах. Трубки из PEEK также можно найти в медицинских целях, требующих высокого вакуума или способности выдерживать давление. Материал может служить эффективной альтернативой стали, алюминию, стеклу и другим полимерам, в том числе использоваться в качестве композитной конструкции в армированных стержнях катетеров.

Медицинский PEEK для травматологического устройства

30% наполненный углеродом PEEK усилен углеродными волокнами, которые улучшают прочность и жесткость PEEK, а также снижают скорость его расширения. Этот сорт PEEK обеспечивает наилучшую износостойкость и несущую способность, а также обеспечивает в 3,5 раза более высокую теплопроводность, чем ненаполненный PEEK. Это увеличивает срок службы и работоспособность подшипников. PEEK с 30% содержанием углерода (PEEK5600CF30) доступен в листах и стержнях черного цвета. PEEK5600CF30 также может быть изготовлен в виде инъекционного устройства для нацеливания на травмы PEEK.

Медицинский PEEK для спортивной медицины

Будучи пятой категорией ортопедии в Китае, спортивная медицина широко используется в ортопедии благодаря двум ее основным характеристикам: минимально инвазивной хирургии и уменьшению повреждения мягких тканей. Доля рынка мировой ортопедической промышленности достигает более 1%, при этом быстрый темп роста 30% каждый год, что является самым быстрорастущим сегментом ортопедической отрасли в будущем. В настоящее время более 90% доли рынка спортивной медицины занимают зарубежные медицинские гиганты. В настоящее время медицинский транспорт в Китае все еще находится на ранней стадии развития. Однако с развитием отечественной ортопедической промышленности замещение импорта является неизбежной тенденцией. В ближайшие 3-5 лет отечественная спортивная медицина сосредоточится на развитие регистрации, включая открытие пресс-форм и литейное производство литья под давлением, а также быстро увеличится спрос на частицы, пригодные для имплантатов. Есть огромные требования и возможности.

Junhua Medical всегда находится в авангарде рынка. С середины 2020 года Junhua PEEK начала работать с десятками производителей травматологических устройств над разработкой имплантируемого интрамедуллярного стержня. Имплантируемый материал PEEK предоставляется медицинским партнером, а компания Junhua предоставляет услуги OEM.

Имплантируемый PEEK

AKSOPEEK — это зарегистрированный бренд имплантируемого PEEK, производимого Junhua PEEK. Лицензия органа находится в стадии разработки и, как и планировалось, будет получена в конце 2022 года. АКСО — представительница богини здоровья в древнегреческой мифологии. AKSO — это имплантируемый PEEK медицинского класса длительного действия от Junhua Medical. Будут доступны четыре вида имплантируемого PEEK:

АКСОПИК Натуральный

АКСОПИК ХА

АКСОПЕЕК БФ

АКСОПЕЭК ЛКФ
